Описание типа диаграммы

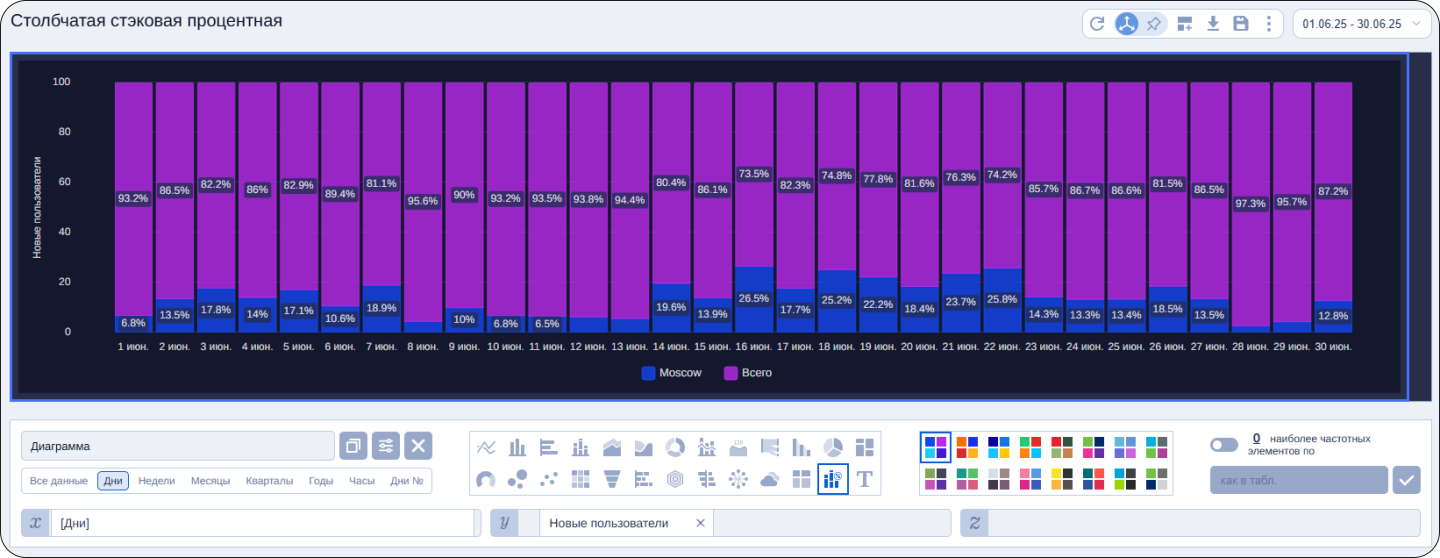

Столбчатая стэковая процентная диаграмма – это тип диаграммы, отображающий данные при помощи столбцов (вертикальных или горизонтальных прямоугольных зон разных цветов), высоты которых пропорциональны величинам, которые они отображают. Столбцы состоят из стэков, высота каждого из которых иллюстрирует соотношение процентов показателя в рамках дополнительного разреза.

Использование осей координат диаграммы

Выбор показателей для вывода на диаграмму

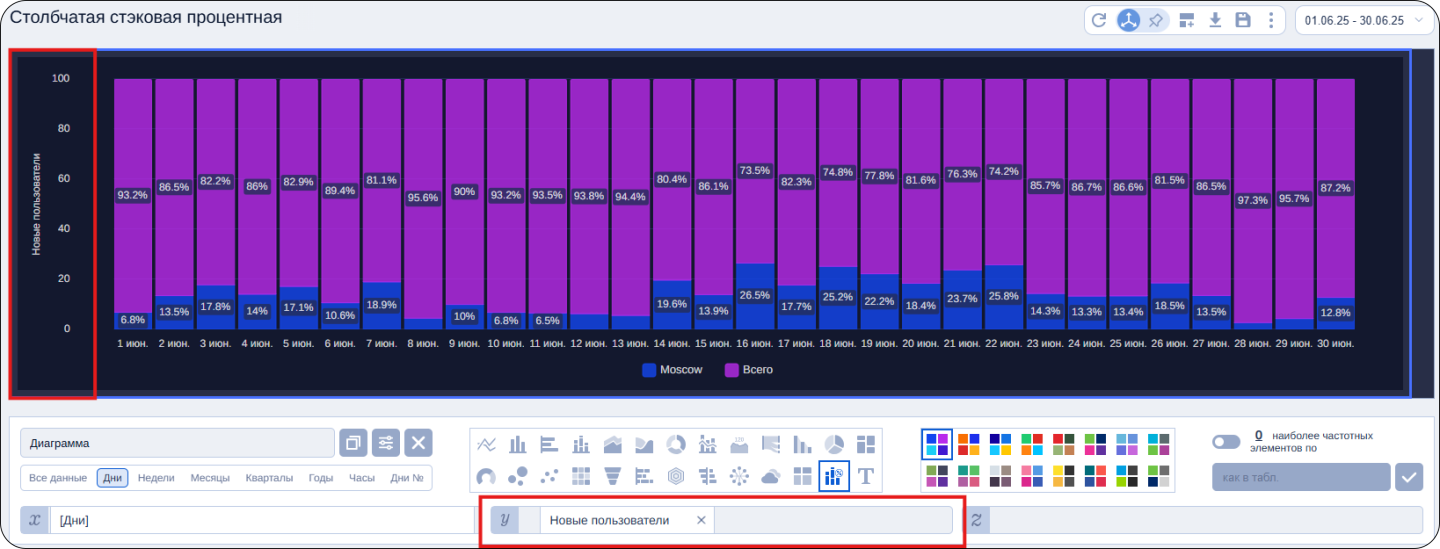

Для вывода показателя на оси координат, требуется добавить показатель из таблицы статистических данных на них. Подробные инструкции представлены в описании области настройки диаграммы.

• Ось «Y» используется для выбора показателя на основе которого на диаграмме будут сопоставляться сегменты, обусловленные уровнями линейной вложенности и каскадной вложенности, актуальными на данный момент, а также выбранными временными диапазонами.
• Ось «X» данным типом графика не поддерживается. Временной диапазон применяется при помощи интерфейса выбора диапазонов дат, а выбор единичного временного отрезка на диаграмму не влияет, так как выводятся только совокупные данные за период.
• Ось «Z» данным типом графика не поддерживается. Трехмерный режим отображения данных неудобен для восприятия.

Настройка данных каскадной и линейной вложенностями

Принципы вывода данных на диаграмму:

• Линейная вложенность: столбцы диаграммы

Если выбрать элементы линейной вложенности в качестве данных для вывода — система сгенерирует один столбец со стэками, каждый из которых — отмеченный галочкой в таблице статистических данных сегмент.

• Каскадная вложенность: стэки столбцов гистограммы

Для вывода данных на диаграмму:

• Выберите уровень линейной вложенности.
• Выберите уровень каскадной вложенности.
• Раскройте каскадную вложенность для линейных сегментов данных, которые необходимо сделать столбцами.
• Отметьте галочками внутри каждого линейном сегменте данных, которые будут столбцами, галочки напротив тех каскадных сегментов данных, которые необходимо сделать стэками столбцов.

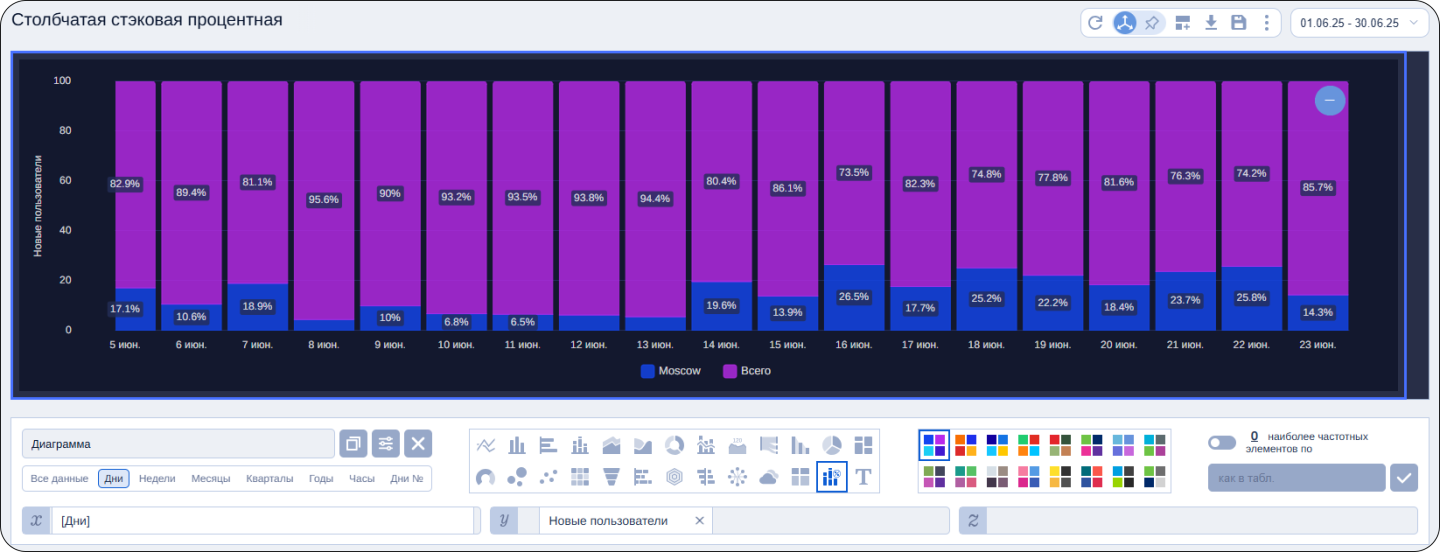

Настройка данных линейной вложенностью и временными диапазонами

Принципы вывода данных на диаграмму:

• Линейная вложенность: стэки столбцов диаграммы
• Временные диапазоны: столбцы диаграммы

Для вывода данных на диаграмму:

• Выберите уровень линейной вложенности.
• Выберите несколько временных диапазонов.
• Отметьте галочками внутри каждого линейного сегмента данных, которые будут стэками столбцов, галочки напротив тех временных диапазонов, которые необходимо сделать столбцами.

Отображаемые элементы диаграммы

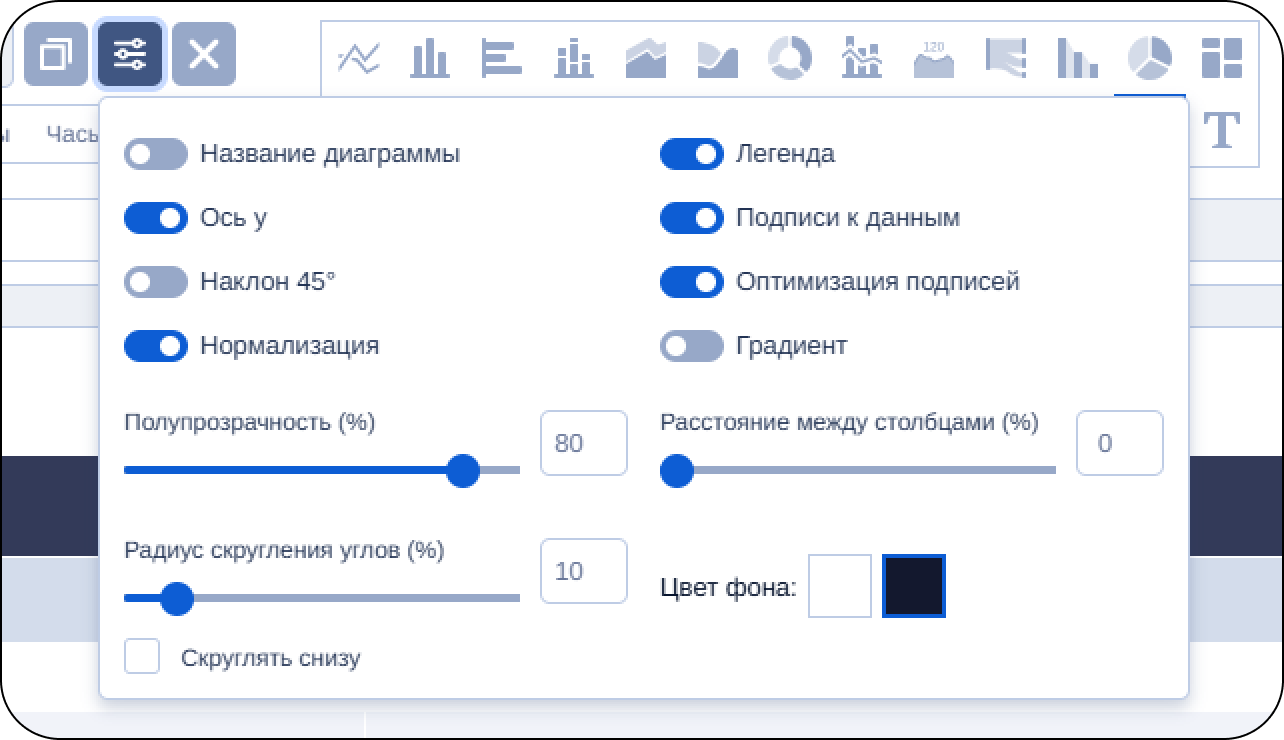

Доступные настройки визуализации диаграммы

Столбчатая стэковая процентная диаграмма поддерживает следующие типы визуальных кастомизаций:

• Выбор цветовой темы диаграммы
• Настройка прозрачности диаграммы
• Изменение расстояния между столбцами
• Скрытие/показ названия диаграммы
• Скрытие/пока легенды диаграммы
• Скрытие/показ подписей к данным
  • Уровень наклона подписей
• Нормализация данных
• Автоматический выбор данных

Более подробная информация о настройках диаграммы, не касающихся визуальных эффектов, описано в статье «Область настройки диаграмм».
