Описание типа диаграммы
Столбчатая стэковая диаграмма (Стэковая гистограмма) — это тип диаграммы, отображающий данные при помощи столбцов (вертикальных или горизонтальных прямоугольных зон разных цветов), высоты которых пропорциональны величинам, которые они отображают. Столбцы состоят из стэков, высота каждого из которых иллюстрирует соотношение показателя в рамках дополнительного разреза.
Использование осей координат столбчатой стэковой диаграммы
Выбор показателей для вывода на стэковую гистограмму
Для вывода показателя на оси координат, требуется добавить показатели из таблицы статистических данных на них. Подробные инструкции представлены в описании области настройки диаграммы.

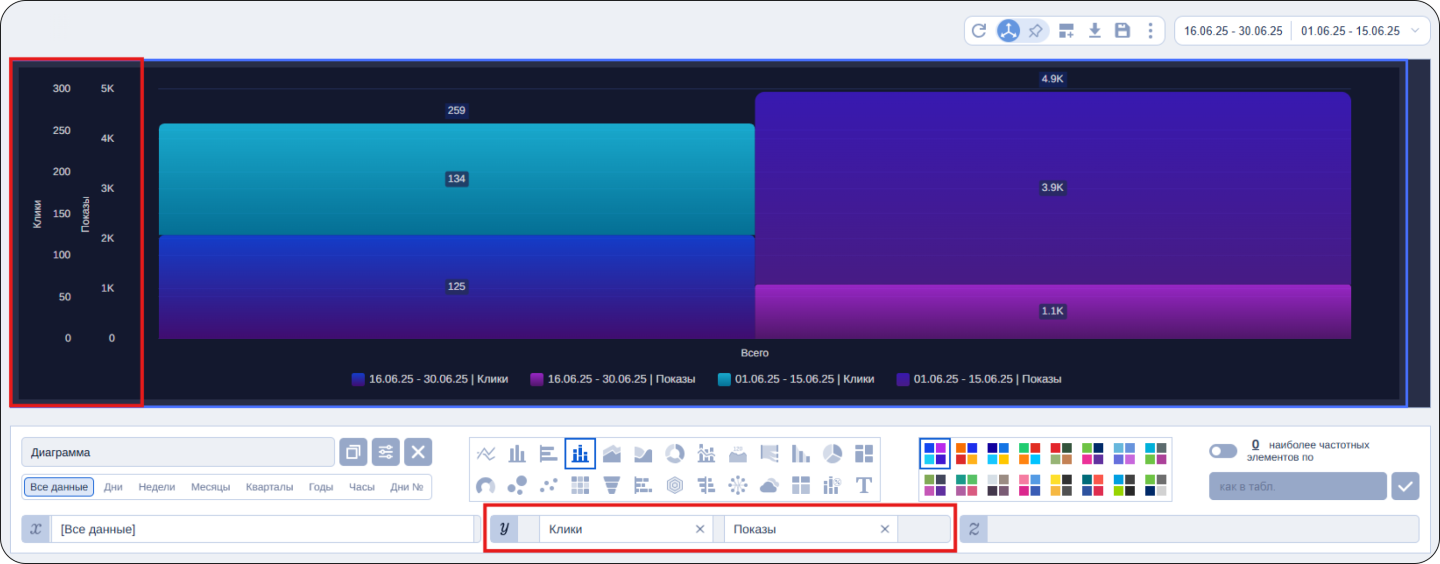

Ось «Y» используется для выбора показателя или нескольких показателей, на основе которых на гистограмме будут сопоставляться сегменты, обусловленные уровнями линейной вложенности и каскадной вложенности, актуальными на данный момент, а также выбранными временными диапазонами.
При одновременном выводе нескольких показателей на ось ординат, оси ординат нормализуются. Восприятие информации в таком формате затруднено, поэтому использование более одного показателя для оси ординат столбчатой стэковой диаграммы не рекомендуется.
Ось «X» данным типом графика не поддерживается. Временной диапазон применяется при помощи интерфейса выбора диапазонов дат, а выбор единичного временного отрезка на диаграмму не влияет, так как выводятся только совокупные данные за период.
Ось «Z» данным типом графика не поддерживается. Трехмерный режим отображения данных неудобен для восприятия.

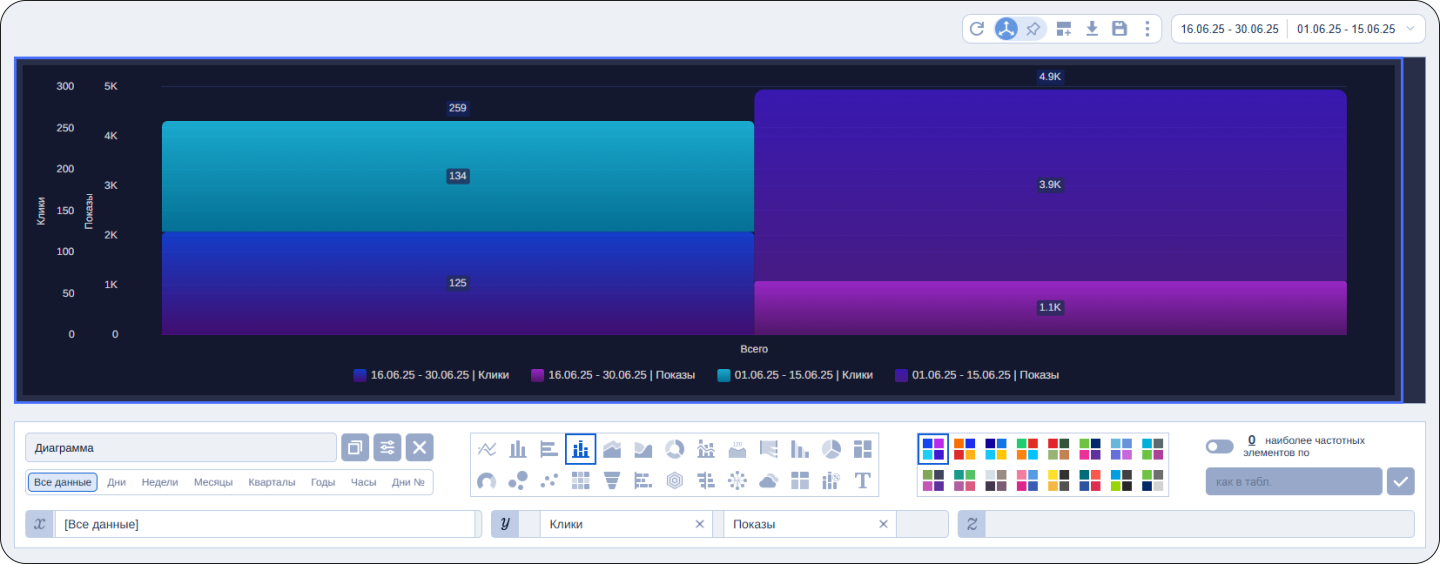

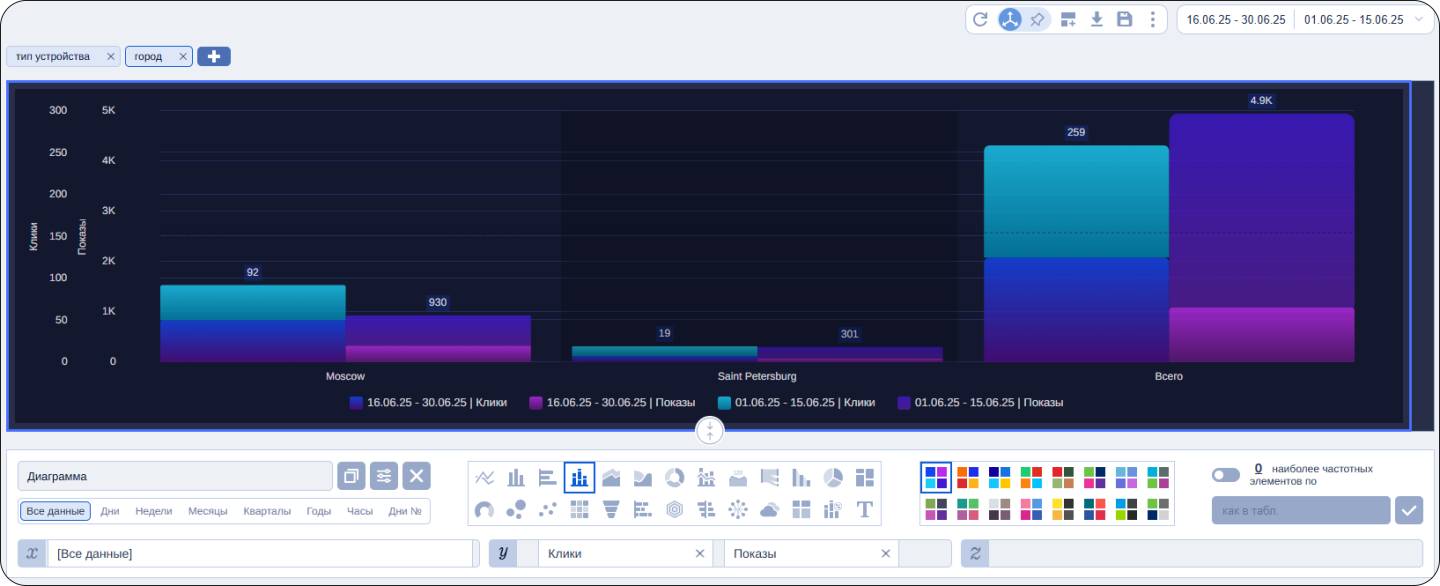

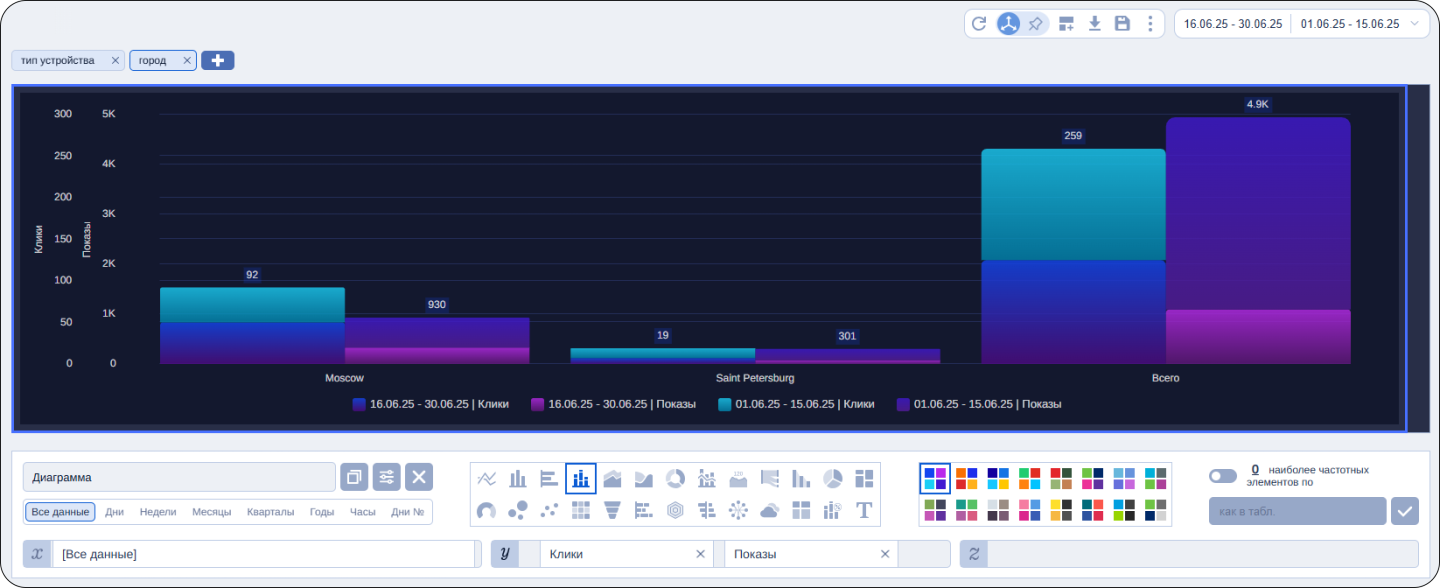

Один показатель на оси «Y»Несколько показателей на оси «Y»
Настройка данных каскадной и линейной вложенностями
Принципы вывода данных на гистограмму:

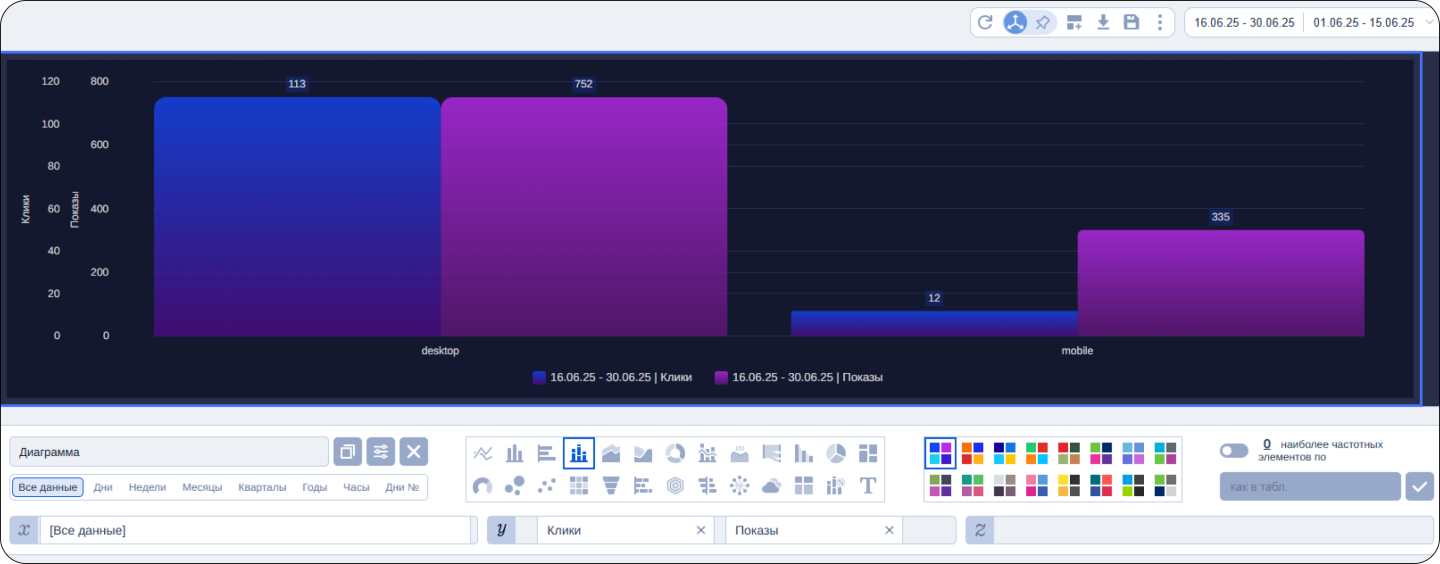

Линейная вложенность: столбцы гистограммы

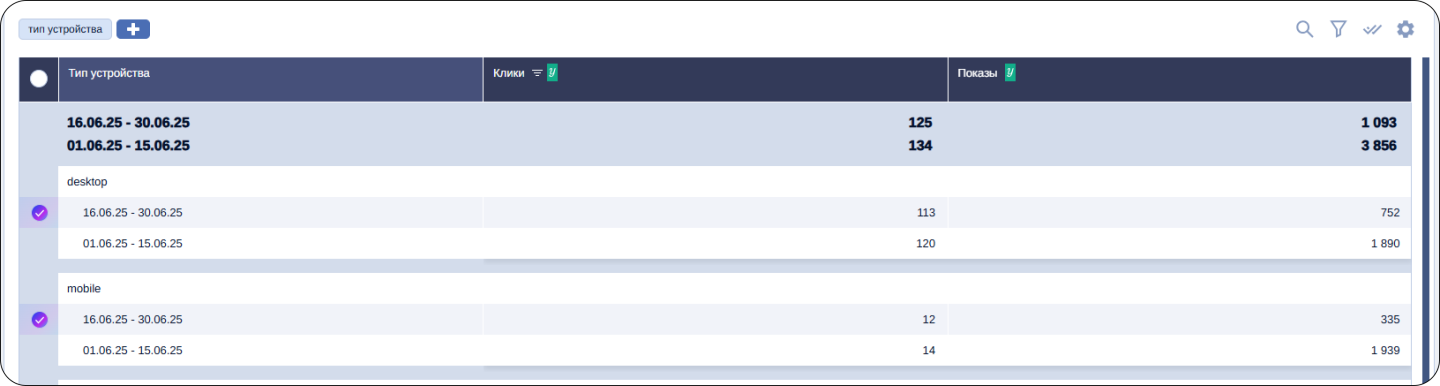

Если выбрать элементы линейной вложенности в качестве данных для вывода — система сгенерирует один столбец со стэками, каждый из которых — отмеченный галочкой в таблице статистических данных сегмент.

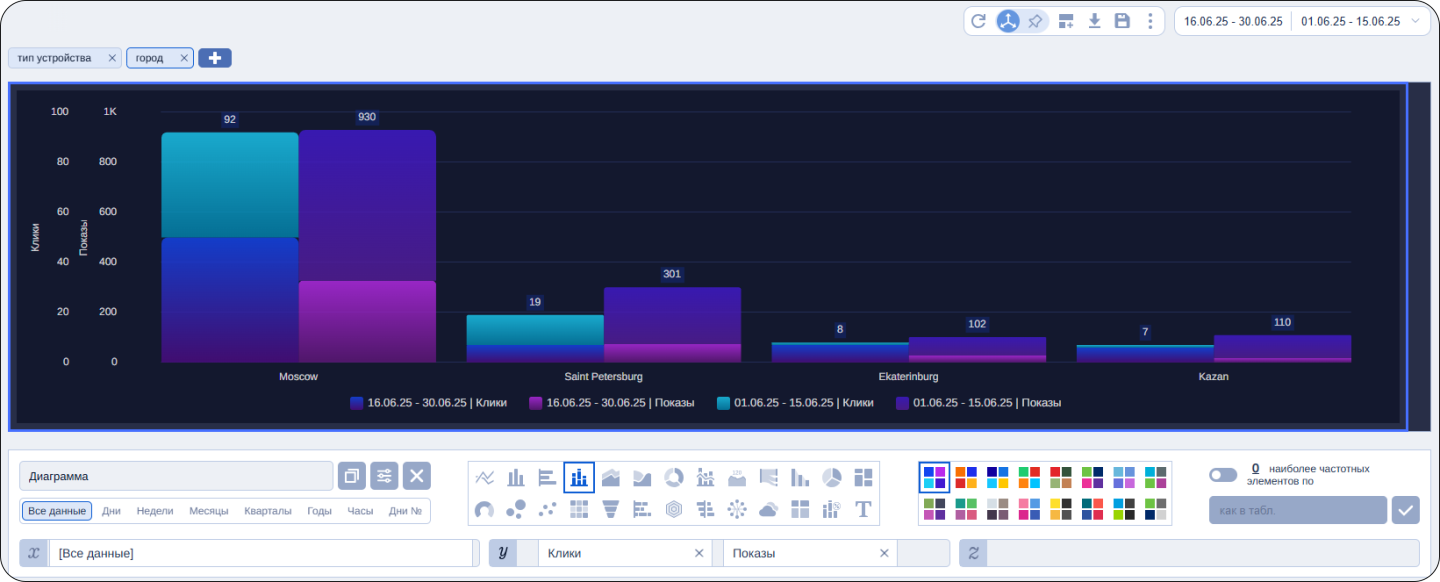

Каскадная вложенность: стэки столбцов гистограммы
Для вывода данных на гистограмму:
Выберите уровень линейной вложенности.
Выберите уровень каскадной вложенности.
Раскройте каскадную вложенность для линейных сегментов данных, которые необходимо сделать столбцами.
Отметьте галочками внутри каждого линейном сегменте данных, которые будут столбцами, галочки напротив тех каскадных сегментов данных, которые необходимо сделать стэками столбцов.
Настройка данных линейной вложенностью и временными диапазонами
Принципы вывода данных на гистограмму:
Линейная вложенность: стэки столбцов гистограммы
Временные диапазоны: столбцы гистограммы
Для вывода данных на гистограмму:
Выберите уровень линейной вложенности.
Выберите несколько временных диапазонов.
Отметьте галочками внутри каждого линейного сегмента данных, которые будут стэками столбцов, галочки напротив тех временных диапазонов, которые необходимо сделать столбцами.
Отображаемые элементы столбчатой стэковой диаграммы
Название диаграммыЛегенда диаграммыПодписи данных оси «Y» диаграммыПодписи данных столбца диаграммы

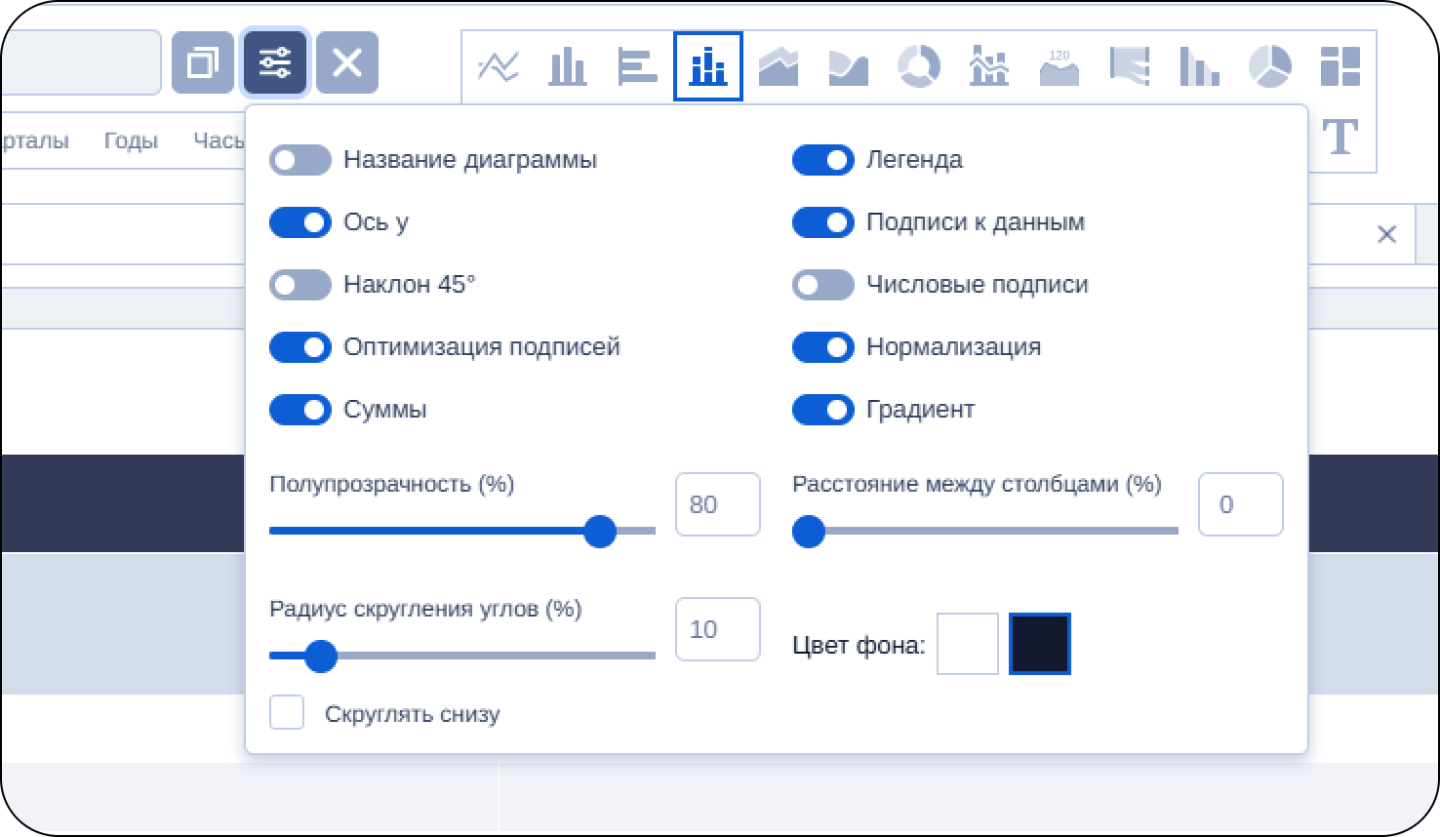

Столбчатая стэковая диаграмма поддерживает следующие типы визуальных кастомизаций:
Настройка прозрачности диаграммы
Изменение расстояния между столбцами
Скрытие/показ названия диаграммы
Скрытие/пока легенды диаграммы
Более подробная информация о настройках диаграммы, не касающихся визуальных эфектов, описано в статье «Область настройки диаграмм».
Дополнительные возможности столбчатой стэковой диаграммы
Масштабирование областей диаграммы

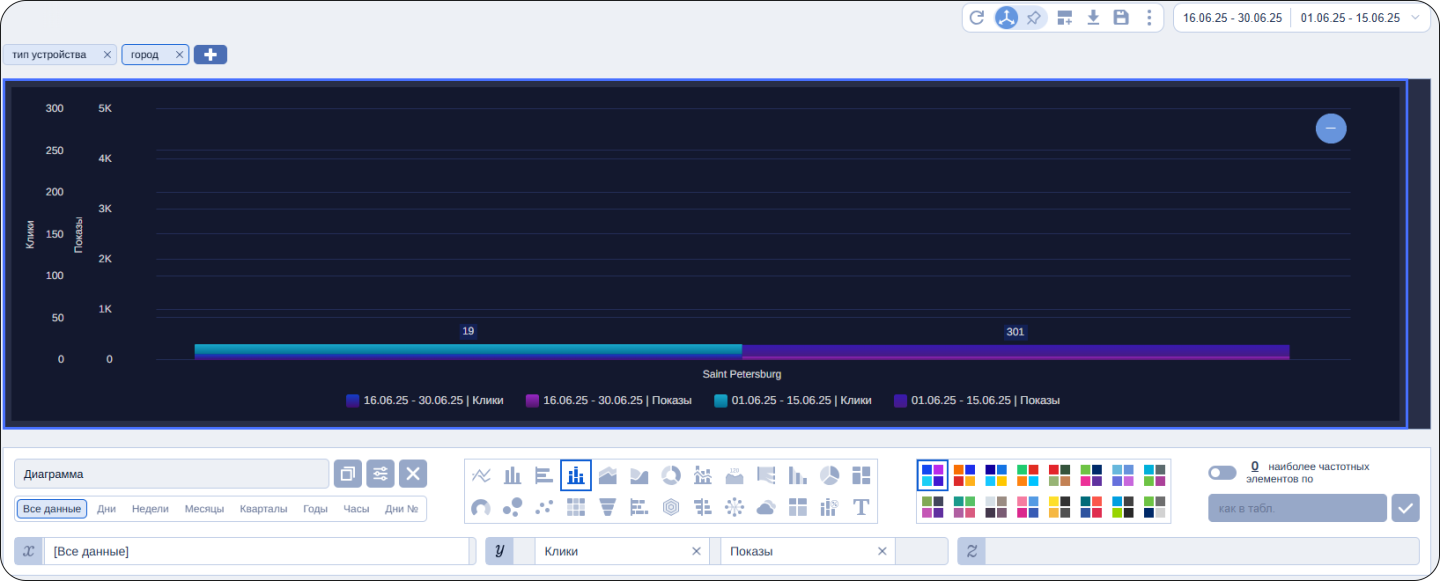

В случае, если размер некоторых столбцов не позволяет оценить соотношение стэков других, более маленьких столбцов, система позволяет мгновенного масштабировать отдельные области диаграммы:
Наведите мышь на начало желаемой ообласти и зажмите левую кнопку мыши.
Передвиньте мышь до конца выбранной области.
Отпустите левую кнопку мыши и система приблизит выбранную область, нормализовав при этом ось ординат.
Для отмены масштабирования, нажмите на кнопку со значком минуса в правом верхнем углу графика.
